PB-2580J-SA Series

工業等級獨立智慧型超級電容不斷電備用電源模組

  • 獨立通用式備用電源模組，可與所有嵌入式電腦相容
  • 可承受-25至65°C寬溫操作的超級電容模組
  • 2580 瓦-秒的電容量
  • 連接後端系統最大70W的輸出功率
  • 長達10年、50萬次充電/放電週期
  • 專利CAP能源管理技術*
  • 意外停電時延長備份時間
  • 監控能源和電力消耗，以延長安全關閉系統的操作時間
  • 具備多功能操作模式
    • 一般備用電源模式
    • 標準嵌入式電腦和車載控制器的發動控制模式
  • *中華民國專利編號I598820

Datasheet

相關下載

線上詢價

概觀

產品介紹

PB系列是一款獨立運作的備用電源模組，能夠在斷電時保護您的嵌入式電腦。該系列採用最先進的超級電容器技術，可在-25°C至65°C的嚴苛環境中運行，且具有長達10年以上的極高耐用性。

PB-9250J-SA和PB-4600J-SA分別由8顆和4顆370F/3.0V超級電容組成，PB-2580J-SA則由8顆100F/2.7V超級電容組成。這三個系列分別提供9250、4600和2580瓦-秒的能量，可額外延長備份系統的運行時間。

得益於Neousys宸曜的專利CAP能量管理技術，可為後端系統提供高達70W的可靠電源，而且在不額外安裝驅動程式/軟體的情況下自動管理啟動和關閉。除了類似UPS的備用電源模式外，另提供兩種先進的發動控制模式供車載控制器使用。

PB-2580-SA可搭配標準嵌入式電腦或車載電腦使用而提供穩定的電源，並根據IGN信號輸入執行可由用戶配置的開機/關機延遲功能。Neousys宸曜 PB系列備有多種模式、自動關機控制和高達70W的輸出功率，可搭配大多數現成的嵌入式電腦使用。PB系列具備免維護儲能、不斷電電源等特性，其連接的後端系統即使處於嚴苛的工業環境中也能夠在停電時防止數據遺失！

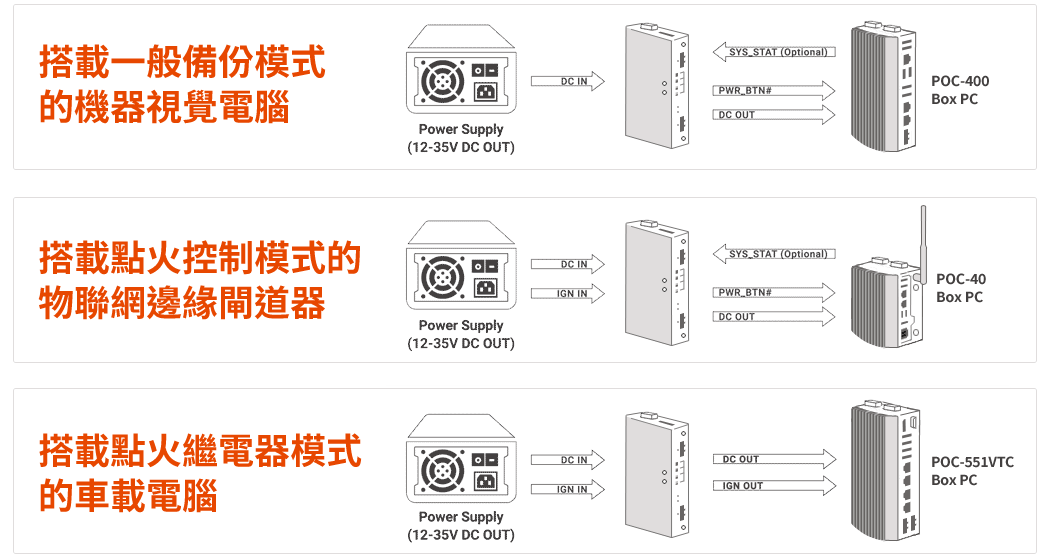

建議的應用組合

搭載正常備份模式的機器視覺電腦,搭載點火控制模式的物聯網邊緣閘道器,搭載點火繼電器模式的車載電腦


影片展示

PB-2580J-SA，工業級獨立智能備用電源模組


使用 PB-2580J-SA電源模組的三種場景


詳細規格

PB-9250J-SA PB-4600J-SA PB-2580J-SA
Supercapacitor Configuration
Composition 8x 370F, 3.0V
supercapacitors		 4x 370F, 3.0V
supercapacitors		 8x 100F, 2.7V
supercapacitors
Capacity 9250 watt-second 4600 watt-second 2580 watt-second
Expected lifespan >10 years*
Lifecycle 500,000 charging/ discharging cycles*
Power Specification
Input Voltage 12~ 35VDC
Input Connector 1x 3-pin pluggable terminal block (V+, GND, IGN_IN)
Output Voltage Charge mode: DC_IN bypass (DC_OUT = DC_IN)
Discharge mode: 12 or 24V**
Output Power Maximum 180W
output**		 Maximum 100W
output**		 Maximum 70W
output**
Output Connector 1x 3-pin pluggable terminal block (V+, GND, IGN_OUT)
I/O Interface
COM Port 1x DB9 for 3-wire RS-232
Iso. DIO 1x 10-pin pluggable terminal block for
- PWR_BTN# output
- SYS_STAT input
PB-9250J-SA PB-4600J-SA PB-2580J-SA
Mechanical
Dimension 82.5mm(W) x 175.2mm(H) x 128.2mm(D) 32.8mm(W) x 176.6mm(H) x 126mm(D)
Weight 1.7kg 1.68kg 0.93kg
Mounting DIN-rail mounting and wall-mounting
Environmental
Operating Temperature -25°C ~ 65°C
-40°C ~ 85°C with reduced energy capacity
Storage Temperature -40°C ~ 85°C
Vibration Compliant with IEC61373:2010, Category 1, Class B Body mounted (part of EN50155) Operating, MIL.STD-810G, Method 514.6, Category 4
Shock Compliant with IEC61373:2010, Category 1, Class B Body mounted (part of EN50155) Operating, MIL.STD-810G, Method 516.6, Procedure I, Table 516.6-II
EMC Compliant with EN50155:2007,
CE/FCC Class A, according to EN 55032 & EN 55035		 CE/FCC Class A, according to EN 55032 & EN 55024
* To achieve > 10 years lifespan under 24/7 at 65°C operation, please charge PB-9250J-SA to 6525J energy level using the 4.8x SuperCAP Lifetime Extension setting (please refer to the user manual for details). Once the rated lifetime or cycle life has been reached, the capacity of supercapacitor may decrease up to 30% and ESR may increase up to 100% from initial values.
** Backup time for uninterruptible operation may be reduced when sustaining a back-end system with high power consumption. Please consult with Neousys Technology if your computer accepts only constant-voltage input.
*** To ensure PB-9250J and PB-4600J’s power backup operation functions as intended, please contact Neousys Technology technical support if your connecting back-end system accepts only constant voltage input.

訂購資訊

PB-2580J-SA

具有2580 W.s容量能量的獨立智慧型超級電容備用電源模組
