概要
はじめに
世界初の部類に入り、IEEE 802.3bt PoE++ PSE機能を備えた2.5Gイーサネットカードをご紹介します。PCIe-PoE425btは、最先端のIntel® I226コントローラーを活用し、4ポートの2.5GBASE-T PoE++カードです。IEEE 802.3bz規格に準拠し、2.5 Gbps帯域を提供します。1000BASE-T、100BASE-TX、10BASE-TEイーサネットと後方互換性を保っています。
帯域拡大に加え、PCIe-PoE425btはIEEE 802.3bt PSE機能も備えています。IEEE 802.3bt、またの名をPoE++は、パワー・オーバー・イーサネットに最近追加された仕様です。ポートごとに、最大90Wの電力を標準のCAT-5eまたはCAT-6イーサネットケーブルを通じてPD配信できます。COTS高PoE PTZカメラと屋外WiFiアクセスポイントは30Wよりも高い電力を必要としますが、PCIe-PoE425btであれば外部のPoE++インジェクターを使用せず、こうした機器を直接接続して給電できるため、特に便利です。
2.5GBASE-TとPoE++技術を搭載するPCIe-PoE425btは、高度なPoEデバイスを伴うマシンビジョンと監視のアプリケーションに理想的です。これにはPTZカメラ、高性能Wi-Fiアクセスポイント、産業NBASE-Tカメラなどが挙げられます。
■ NEOUSYS MARKETING TEAM
Specification
| |
PCIe-PoE425bt |
| Bus Interface |
x4, Gen2 PCI Express |
| # of 2.5G Port |
4x 2.5G Ethernet ports by four Intel® I226-IT controllers, supporting 9.5 kB jumbo frame, teaming and IEEE 1588 |
| Network Interface |
IEEE 802.3 Ethernet interface for 2500BASE-T (802.3bz), 1000BASE-T (802.3ab), 100BASE-TX (802.3u), and 10BASE-TE (802.3) |
| PoE Capability |
In compliant with IEEE 802.3bt PoE++ Type 3 and Type 4 PSE, maximal 90W output on a single PoE++ port
Compatible with 802.3at (PoE+) and 802.3af (PoE) PD |
| Ethernet Connector |
4x RJ-45 connectors |
| Cable Requirement |
100 meters over CAT-5e or better Ethernet cable |
| Power Requirement |
Jumper-select 12VDC input
Maximum 5.5A@12V (66W) from PCIe gold finger connector
Maximum 12A@12V (144W) from on-board 6-pin PCIe power connector |
| EMC |
CE Class A, according to EN 55032/55035
FCC Class A, according to FCC Part 15, Subpart B |
| Operating Temperature |
0°C ~ 50°C with airflow (802.3bt mode)
0°C ~ 55°C with airflow (802.3at mode) |
| Dimension |
167.7mm (L) x 111.2mm (H) x 18.2mm (W) |

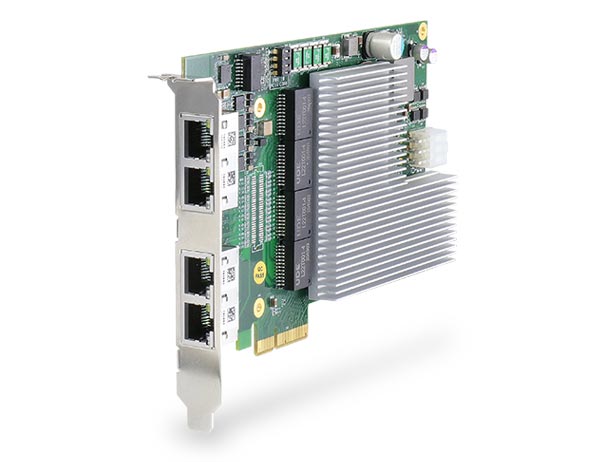

PCIe-PoE425bt
RJ45コネクターを持つ4ポート2.5GbE 802.3bt PoE++カード
