概要
はじめに
PCIe-NPL54は、x86システムへの車載GMSL2カメラのシームレスな統合という高まる需要を満たすために構築された、コスト効率に優れたファンレス広温度対応4チャンネルGMSL2フレームグラバーです。自動運転、先進運転支援システム（ADAS）、屋外用自律移動ロボット（AMR）などのエッジAIアプリケーションは、堅牢なセンサー入力への依存度を高めており、PCIe-NPL54は厳しい環境下で優れた性能を発揮し、カメラの安定した統合を可能にします。
PCIe-NPL54は、特定の車載GMSL2カメラ向けにドライバを内蔵しており、屋外での性能が優れているため、エッジAIアプリケーションに最適な選択肢です。ダイナミックな照明条件下でも、これらのカメラは120～140dB HDRとLEDフリッカー軽減（LFM）により高品質な画像を出力し、同時にカメラ側のISPが単一フレーム内で自動露出、自動ゲイン制御、自動ホワイトバランス調整を行います。車載GMSL2カメラは、コンパクトなフットプリントと簡素化されたケーブル配線（単一の同軸ケーブルで電力と信号の両方を伝送）など、展開上の利点も提供し、FAKRAコネクタにより確実な接続を保証します。さらに、IP67およびIP69Kの保護等級により、ほこりや湿気の多い環境でも安定した動作を確保します。
高度なFPGA技術を採用したPCIe-NPL54は、低消費電力と高いコストパフォーマンスという利点を提供します。たとえば、4台の5MP GMSL2カメラから30FPSでストリーミングする場合、消費電力は20W未満です。この低消費電力設計により、最高70°Cでのファンレス動作も可能です。カードのシングルスロット幅とPCIe Gen2 x4インターフェースは、堅牢でありながらスペースが限られたエッジAIプラットフォームとの完全な互換性を確保します。内蔵された電源設計により、必要な電力をすべてPCIeコネクタから直接供給できるため、外部6ピン電源コネクタが不要になり、設置が簡素化されます。
精度と拡張性のために設計されたPCIe-NPL54は、複数のPCIe-NPL54カードとLiDARシステム間のフレーム同期のためのGPS PPS入力を備えており、センサーフュージョンにおけるデータの正確な位置合わせを保証します。GPS PPS出力は入力信号をミラーリングするため、単一のGPS PPSソースから複数のカードをデイジーチェーン接続できます。さらに、PCIe-NPL54は、静電気放電（ESD）によって引き起こされた予期せぬ切断後にGMSL2カメラストリーミングを自動的に復旧させる自動リカバリメカニズムを備えています。
PCIe-NPL54は、x86ベースのシステムに依存するエッジAIアプリケーションに力を与えるために設計された最先端のGMSL2フレームグラバーであり、通常IntelおよびAMDプラットフォームでは珍しいネイティブMIPIインターフェースを提供します。手頃な価格、効率性、高度な機能を組み合わせることで、GMSL2フレームグラバーのカテゴリーを再定義し、自動車および産業環境の両方に最適です。
■ NEOUSYS MARKETING TEAM
ビデオを見る
PCIe-NPL54ドライバのインストール
PCIe-NPL54ビデオストリーミング
仕様
| Bus Interface |
x4, Gen2 PCI Express |
| GMSL2 Camera |
4x GMSL2 FAKRA Z connectors, supporting multiple camera configurations, including but not limited to:
Configuration A: 2x 8MP + 1x 3MP @ 30 FPS
Configuration B: 4x 5MP @ 30 FPS
Configuration C: 4x 3MP @ 30 FPS
Configuration D: 4x 2MP @ 60 FPS
Configuration E: 4x 2MP @ 30 FPS |
| GPS PPS |
1x isolated GPS PPS input
1x GPS PPS output (follows the GPS PPS input; designed for GPS PPS signal daisy-chaining) |
| Serial Port |
1x RS-232 (connected to onboard MCU) |
| Dimension |
167.7 mm (W) x 111 mm (H) |
| Weight |
183 g |
| Storage Temperature |
-40°C to 85°C |
| Operating Temperature |
-40°C to 70°C fanless operation |
| Humidity |
10% to 90%, non-condensing |
| EMC |
CE/ FCC Class A, according to EN 55032 & EN 55035 |
検証済みホスト構成
| 検証済みOS |
システム要件
PCIe-NPL54は、最小限のバッファリングでレイテンシーを最小限に抑えるように設計されていることに注意してください。BIOS設定とOSストレージの選択は、PCIeの安定性に大きな影響を与える可能性があります。PCIe-NPL54の統合のためのホストシステムを選択する際には、以下の検証済み構成を参照することを強くお勧めします。 |
Ubuntu 20.04
Ubuntu 22.04
Ubuntu 24.04
|
| 検証済みホスト構成 01 |
| モデル |
Nuvo-10208GC |
| CPU |
Intel® Core™ i9-13900E (24 cores / 32 threads) |
| メモリ |
2x 32GB DDR5 5600 ECC Memory (Trained as DDR5 4800) |
カメラ構成
(4x PCIe-NPL54カードを介した60メガピクセル) |
PCIe-NPL54 #01: 2x 8MP @ 30 FPS – PEG slot
PCIe-NPL54 #02: 4x 3MP @ 30 FPS – PCH slot
PCIe-NPL54 #03: 4x 5MP @ 30 FPS – PCH slot
PCIe-NPL54 #04: 4x 3MP @ 30 FPS – PCH slot |
| OSストレージ |
NVMe SSDにインストール済み |
| 検証済みホスト構成 02 |
| モデル |
Nuvo-10208GC |
| CPU |
Intel® Core™ i9-13900E (24 cores / 32 threads) |
| メモリ |
2x 32GB DDR5 5600 ECC Memory (Trained as DDR5 4800) |
カメラ構成
(4x PCIe-NPL54カードを介した55メガピクセル) |
PCIe-NPL54 #01: 2x 8MP + 1x 3MP @ 30 FPS – PCH slot
PCIe-NPL54 #02: 4x 2MP @ 30 FPS – PEG slot
PCIe-NPL54 #03: 4x 5MP @ 30 FPS – PCH slot
PCIe-NPL54 #04: 4x 2MP @ 30 FPS – PCH slot |
| OSストレージ |
NVMe SSDにインストール済み |
| 検証済みホスト構成 03 |
| モデル |
Nuvo-8034 |
| CPU |
Intel® Xeon E-2278GEL (8 cores / 16 threads) |
| メモリ |
2x DDR4 3200 Memory (trained as DDR4 2133) |
カメラ構成
(4x PCIe-NPL54カードを介した32メガピクセル) |
PCIe-NPL54 #01: 4x 3MP @ 30 FPS – PCH slot
PCIe-NPL54 #02: 4x 5MP @ 30 FPS – PCH slot |
| OSストレージ |
NVMe SSDにインストール済み |

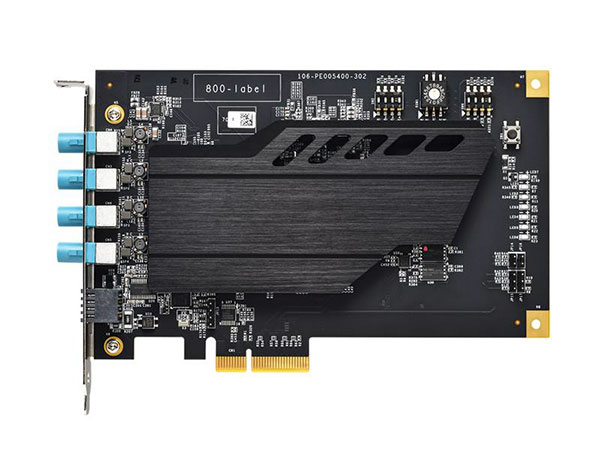

PCIe-NPL54
ファンレス4ポートGMSL2カメラフレームグラバーカード
GMSL2カメラ
本システムは、ドライバが内蔵された幅広いGMSL2カメラと互換性があります。完全なリストについては、こちらのリンクをクリックしてください。
Cbl-FAKRA-ZFM-ZFM-12M
防水FAKRA Z-codeメス-防水FAKRA Z-codeメス、長さ: 12M
