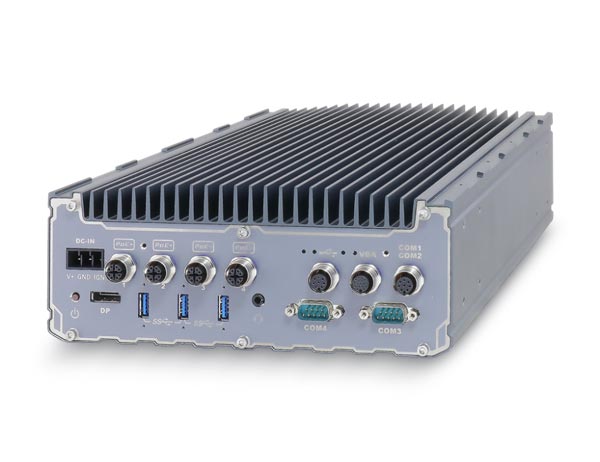

SEMIL-1300 Series

M12コネクタを採用したハーフラック堅牢型ファンレスコンピュータ。Intel® Xeon® Eまたは第9/ 8世代Core™ プロセッサを搭載。

  • Intel® Xeon® Eまたは第9世代/第8世代Core™ i7/ i5/ i3 CPU
  • 2Uハーフラック　ファンレスで-40°C～70°Cの広範囲温度対応
  • M12 X-codedコネクタ　802.3at Gigabit PoE+　4ポート、VGA、USB 2.0 2ポート、COM 　2ポートを搭載
  • 4G/ 5GSIMモジュール用M.2 B キー、WiFiモジュール用M.2 E キー
  • 特許取得済みスーパーキャパシタをベースとした無停電電源バックアップ*(SEMIL-1311J)
  • 8V～48Vの広範囲DC電源入力、イグニッションパワーコントロール内蔵
  • MIL-STD-810G、EN 50155 EMC認証取得

データシート

ダウンロード

見積依頼

概要

製品特長

SEMIL-1300シリーズは、標準仕様の2U 19"ハーフラックのエンクロージャに設置可能な、M12 コネクタI/O搭載の非常に堅牢なファンレスコンピューターです。Intel® Xeon® Eまたは第9世代/第8世代Core™ CPUで駆動され、ワークステーショングレードのIntel® C246チップセットを備えており、最大64 GBのDDR4 ECC/非ECCメモリーをサポートし、最大2台のSEMILを横に並べて、設置場所に合わせて壁掛けまたはラックマウントを選択できます。

SEMIL-1300はNeousysの製品の中でも最高レベルのパッシブサーマル設計を採用しており、-40 °C～70 °Cの温度範囲環境でファンレス動作が可能なことが実証されています。M12コネクタの様々なI/O接続が可能です。低価格で安定した堅牢性を得られ、市販品を使用することもできます。ネジロック機構を備えた汎用I/Oも搭載されており、衝撃や振動の多い環境で、非常に堅固な接続をサポートします。4つの802.3at PoE+ポートを備えており、それぞれがIPやGigEカメラなどの接続先デバイスへ25Wの電力を供給します。また、SEMIL-1300は4G/5G及び、WiFi5/WiFi6のワイヤレス接続を念頭に設計されています。その他にもEN 50155 EMC認証取得、車載用イグニッションパワーコントロール機能、8-48Vの広範囲DC電源入力対応、といった特長があります。

また、SEMIL-1311JはNeousysの特許取得済みスーパーキャパシタをベースとしたUPSを搭載しており、2500Wを蓄電し、不慮の停電時にシステムへ電源を十分に供給し、SEMIL-1311Jを安全にシャットダウンします。電源が不安定な環境で、データとアプリケーションを保護する完璧なソリューションです。標準仕様のハーフラック設計、実績のある広範囲温度での動作、衝撃、振動、停電に対して保護されたNeousysのSEMIL-1300シリーズは、非常に過酷な実装環境での理想的な堅牢ソリューションです。

■

仕様

SEMIL-1301 SEMIL-1311J
System Core
Processor Supporting Intel® Xeon® E and 9th/ 8th-Gen CPU (LGA1151 socket)
- Xeon E 2278GE (8C/16T) / 2278GEL (8C/16T) / 2176G (6C/12T)
- i7-9700E, i7-9700TE, i7-8700, i7-8700T
- i5-9500E, i5-9500TE, i5-8500, i5-8500T
- i3-9100E, i3-9100TE, i3-8100, i3-8100T
Chipset Intel® C246 platform controller hub
Graphics Integrated Intel® UHD Graphics 630
Memory Up to 64 GB ECC/ non-ECC DDR4-2666/ 2400 SDRAM
(two SODIMM sockets)
AMT Supports AMT 12.0
TPM Supports TPM 2.0
I/O Interface
PoE+ 1x IEEE 802.3at (25.5W) Gigabit PoE+ ports by Intel® I219 (M12 X-coded)
3x IEEE 802.3at (25.5W) Gigabit PoE+ ports by Intel® I210 (M12 X-coded)
10 GbE Port(Build Option) Optional: 1x 10 GbE port by Intel® X550AT controller (M12 X-coded)**
Native Video Port 1x VGA (M12 A-coded), supporting 1920 x 1200 resolution
1x DisplayPort connector, supporting 4096 x 2304 resolution
Series Port 2x 3-wires RS-232 ports COM1 & COM2 (M12 A-coded)
1x software-programmable RS-232/ 422/ 485 port (COM3, DB9)
1x RS-232 port (COM4, DB9)
USB 3x USB 3.1 Gen1
2x USB 2.0 (M12 A-coded)
1x USB 2.0 (internal)
Audio 1x 3.5 mm jack for mic-in and speaker-out
Storage Interface
SATA HDD 2x Internal SATA port for 2.5" HDD/ SSD installation, supporting RAID 0/ 1
mSATA 2x full-size mSATA port (mux with mini-PCIe)
M.2 1x M.2 2280 M key socket (PCIe Gen3 x4) for NVMe SSD or Intel® Optane™ memory installation
SEMIL-1301 SEMIL-1311J
Expansion Bus
Mini PCI-E 2x full-size mini PCI Express sockets (mux with mSATA)
1x M.2 3042/ 3052 B key socket for selected M.2 4G/ 5G module
1x M.2 2242 E key for selected WiFi module
Power Supply
DC Input 8V to 48V DC input
Ignition Control Built-in ignition power control
Power Backup
Capacity - 2500 watt-second
Mechanical
Dimension 220mm (W) x 310mm (D) x 90.5mm (H) (excl. rack-mount bracket)
Weight 5.8 kg 6 kg
Mounting Rack-mounting and wall-mounting
Environmental
Operating Temperature with 35W CPU
-40°C ~ 70°C[3]
with >= 65W CPU
-40°C ~ 70°C [2]/ [3] (configured as 35W TDP mode)
-40°C ~ 50°C [2]/ [3] (configured as 65W TDP mode)
Storage Temperature -40°C ~85°C
Humidity 10%~90% , non-condensing
Vibration MIL-STD-810G, Method 514.7, Category 4
Shock MIL-STD-810G, Method 516.7, Procedure I
EMC EN 50121 (EN 50155 EMC)
CE/FCC Class A, according to EN 55032 & EN 55035

[2] For Xeon E 2176G/ 2278GE, i7-9700E, and i7-8700 running at 65W mode, the highest operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading applied. Users can configure CPU power in BIOS to obtain higher operating temperature.
[3] For sub-zero operating temperature, a wide temperature HDD or Solid State Disk (SSD) is required.

注文情報

SEMIL-1301

Intel® Xeon® E または 9 / 8 世代 Core™ プロセッサーをサポートする半ラックのファンレスコンピュータで、M12 I/O を備えています。

SEMIL-1301-10G

半ラックのファンレスコンピュータで、Intel® Xeon® E または 9 / 8 世代 Core™ プロセッサーをサポートし、M12 I/O と 10GbE ポートを備えています。

SEMIL-1311J

Intel® Xeon® E または 9 / 8 世代 Core™ プロセッサーをサポートする半ラックのファンレスコンピュータで、M12 I/O と SuperCAP UPS を備えています。

SEMIL-1311J-10G

半ラックのファンレスコンピュータで、Intel® Xeon® E または 9 / 8 世代 Core™ プロセッサーをサポートし、M12 I/O、SuperCAP UPS、10GbE ポートを備えています。

オプション付属品

PA-160W-OW

160W AC-DC 電源アダプター、20V/8A; 18AWG/120cm; 端子台用コード端子、動作温度：-30 〜 70°C。

JPlate-SL

SEMIL 用ジョイントプレートアセンブリ

Cblkit-M12

こちらをクリックしてSEMIL-Cable-Kitのデータシートをダウンロードしてください。
