Nuvo-9531 Series: Fanless 32GB Compact E key Supported Screw-lock Supported 2.5" SATA Standalone USB 3.2 Gen1 -25°C to 60°C Intel 14/13/12th-Gen 802.3at
概要
製品紹介

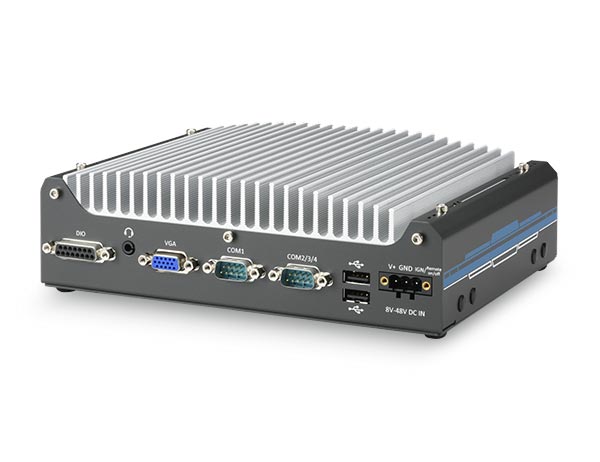

Nuvo-9531は、第14/13/12世代インテルAlder Lakeプラットフォームベースの最もコンパクトな高耐久性組み込みコンピューターの1つです。わずか212 x 165 x 63 mmというサイズで、ロボットアームやARMアプリケーションといった限られたスペースに最適です。コンパクトなサイズであってもNuvo-9531はパフォーマンスで妥協しません。インテルの7nmプロセスによる第14/13/12世代インテルプロセッサは最大24 コア/ 32スレッドを有し、以前の第10または11世代プラットフォームと比べて最大2倍のパフォーマンスを示します。Nuvo-9531は、各種産業アプリケーション対象に究極のコンピューティングを提供するコンパクトファンレス組み込みコンピューターです。
Nuvo-9531は広範なI/O機能を備えています。4つのGbEおよび4つのUSB3.2 Gen 1ポートで複数のカメラ接続に対応します。加えて、Gen4 x4 M.2 NVMeスロット装備で最新のNVMe SSDが装着可能、最大7000 MB/sの読み書き速度に対応します。また、ホットスワップ対応HDDトレイを備え、システムシャットダウンやケースの分解をせずにストレージドライブがホットスワップ可能です。2つのmPCIeおよび1つのM.2 E keyスロットにより、WiFiまたは5G/ 4Gをインストールしてワイヤレス通信のニーズに対応可能です。さらに、Nuvo-9531は8x DIO、2x COMポート、デュアルディスプレイ出力も装備、お客様のアプリケーションニーズに応えます。
コンパクトな高耐久性組み込みコンピューターとして、Nuvo-9531は優れた演算性能および豊富なI/O接続を提供します。製品は各種産業アプリケーション、特に設置スペースに限りのある場合に最適です。Nuvo-9531は産業市場に対して、理想的なコンパクトファンレスコンピューターです。
■ NEOUSYS MARKETING TEAM
仕様
| System Core | ||
|---|---|---|
| Processor | Supporting Intel® 14th-Gen Core™ CPU (LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-14900/ i9-14900T - Intel® Core™ i7-14700/ i7-14700T - Intel® Core™ i5-14500/ i5-14400/ i5-14500T - Intel® Core™ i3-14100/ i3-14100T |
|
| Supporting Intel® 13th-Gen Core™ CPU[1] (LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-13900E/ i9-13900TE - Intel® Core™ i7-13700E/ i7-13700TE - Intel® Core™ i5-13500E/ i5-13400E/ i5-13500TE - Intel® Core™ i3-13100E/ i3-13100TE |
Support Intel® 12th-Gen Core™ CPU (LGA1700 socket, 35W/ 65W TDP) - Intel® Core™ i9-12900E/ i9-12900TE - Intel® Core™ i7-12700E/ i7-12700TE - Intel® Core™ i5-12500E/ i5-12500TE - Intel® Core™ i3-12100E/ i3-12100TE - Intel® Pentium® G7400E/ G7400TE - Intel® Celeron® G6900E/ G6900TE |
|
| Chipset | Intel® H610E platform controller hub | |
| Graphics | Integrated Intel® UHD Graphics 770 (32EU) / 730 (24EU) | |
| Memory | Up to 32GB non-ECC DDR4 3200 SDRAM (one SODIMM slot) | |
| TPM | Supports dTPM 2.0 | |
| I/O Interface | ||
| Ethernet Port | 4x 2.5GBASE-T Ethernet ports by Intel® I226-IT GbE controllers | |
| PoE+ | Optional IEEE 802.3at PoE+ PSE for 4x2.5GbE ports 100 W total power budget | |
| USB |
4x USB 3.2 Gen1 (5 Gbps) ports 2x USB 2.0 ports |
|
| Video Port (Integrated Graphics) |
1x VGA output, supporting 1920 x 1200 resolution 1x DisplayPort, supporting 4096 x 2304 resolution |
|
| Serial Port | 1x software-programmable RS-232/422/485 ports (COM1) 3x 3-wire RS-232 ports (COM2/3/4) or 1x RS-422/485 port (COM2) |
|
| Audio | 1x 3.5 mm jack for mic-in and speaker-out | |
| Isolated DIO | 4-CH isolated DI and 4-CH isolated DO | |
| Internal Expansion Bus | |
|---|---|
| Mini PCI Express | 2x full-size mini PCI Express sockets with internal SIM sockets |
| M.2 E key | 1x M.2 2230 E key socket for WiFi5, WiFi6 or Google edge TPU module |
| Storage Interface | |
| SATA HDD | 1x hot-swappable 2.5" HDD/ SSD tray for 7mm HDD/ SSD |
| M.2 | 1x M.2 2280 M key socket (PCIe Gen4 x4) for NVMe SSD |
| Power Supply | |
| DC Input | 1x 3-pin pluggable terminal block for 8 to 48V DC input with optional ignition power control |
| Mechanical | |
| Dimension | 212 mm (W) x 165 mm (D) x 63 mm (H) |
| Weight | 2.5kg |
| Mounting | Wall-mount (standard) or DIN-rail mount (optional) |
| Environmental | |
| Operating Temperature | with 35W CPU -25°C ~ 60°C [2] with 65W CPU (installation of the optional fan kit is recommended) -25°C ~ 60°C [2]/[3] |
| Storage Temperature | -40°C ~ 85°C |
| Humidity | 10%~90% , non-condensing |
| Vibration | MIL-STD-810H, Method 514.8, Category 4 |
| Shock | MIL-STD-810H, Method 516.8, Procedure I |
| EMC | CE/FCC Class A, according to EN 55032 & EN 55035 |
[1] A BIOS update may be required for the system to recognize 13th-Gen processors. Please contact Neousys Technology for more information.
[2]For sub-zero operating temperature, a wide temperature HDD or Solid State Disk (SSD) is required.
[3]For 65W CPUs, the optional fan kit is recommended for operating at ambient temperatures higher than 50°C.
Power Backup Modules:
 |
|
| PB-9250J-SA 9250 w.s Standalone Intelligent SuperCAP Power Backup Module |
PB-4600J-SA 4600 w.s Standalone Intelligent SuperCAP Power Backup Module |
注文情報
Nuvo-9531
Intel® 14世代/13世代/12世代 Core™ i9/i7/i5/i3 コンパクト ファンレス コンピュータ、4x 2.5GbE、4x USB3.2 Gen 1 およびホットスワップ可能なHDDトレイ
オプション付属品
PA-120W-OW
120W AC/DC 電源アダプター、出力20V/ 8A; 18AWG/ 120cm, 端子台用フェルール端子、動作温度範囲-30℃～+70℃
DINRAIL-31
Nuvo-9531シリーズ用DINレール取付アクセサリ
ファンキット
Nuvo-9531シリーズ用の80mm x 80mmファンキット
詳細
|
||
| Intel® 14世代/13世代/12世代 Core™ i9/i7/i5/i3 コンパクト ファンレス コンピュータ、4x 2.5GbE、4x USB3.2 Gen 1 およびホットスワップ可能なHDDトレイ | ||
| 是 | ||
| 212 mm (W) x 165 mm (D) x 63 mm (H) | ||
| 2.5kg | ||
| - | ||
|
Supporting Intel® 14th-Gen Core™ CPU (LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-14900/ i9-14900T - Intel® Core™ i7-14700/ i7-14700T - Intel® Core™ i5-14500/ i5-14400/ i5-14500T - Intel® Core™ i3-14100/ i3-14100T Supporting Intel® 13th-Gen Core™ CPU[1] (LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-13900E/ i9-13900TE - Intel® Core™ i7-13700E/ i7-13700TE - Intel® Core™ i5-13500E/ i5-13400E/ i5-13500TE - Intel® Core™ i3-13100E/ i3-13100TE Support Intel® 12th-Gen Core™ CPU (LGA1700 socket, 35W/ 65W TDP) - Intel® Core™ i9-12900E/ i9-12900TE - Intel® Core™ i7-12700E/ i7-12700TE - Intel® Core™ i5-12500E/ i5-12500TE - Intel® Core™ i3-12100E/ i3-12100TE - Intel® Pentium® G7400E/ G7400TE - Intel® Celeron® G6900E/ G6900TE |
||
| Intel® 600 Series PCH platform controller hub | ||
| Integrated Intel® UHD Graphics 770 (32EU) / 730 (24EU) | ||
| Up to 32GB non-ECC DDR4 3200 SDRAM (one SODIMM slot) | ||
| Optional IEEE 802.3at PoE+ PSE for 4x2.5GbE ports 100 W total power budget | ||
| 4x 2.5GBASE-T Ethernet ports by Intel® I226-IT GbE controllers | ||
|
1x VGA output, supporting 1920 x 1200 resolution 1x DisplayPort, supporting 4096 x 2304 resolution |
||
|
1x software-programmable RS-232/422/485 ports (COM1) 3x 3-wire RS-232 ports (COM2/3/4) or 1x RS-422/485 port (COM2) |
||
| 1x 3.5 mm jack for mic-in and speaker-out | ||
| 1x hot-swappable 2.5" HDD/ SSD tray | ||
| 2x full-size mini PCI Express sockets with internal SIM sockets | ||
| 1x 3-pin pluggable terminal block for 8 to 48V DC input with optional ignition power control | ||
|
with 35W CPU -25°C ~ 60°C * with 65W CPU (installation of the optional fan kit is recommended) -25°C ~ 60°C */** |
||
| CE/FCC Class A, according to EN 55032 & EN 55035 | ||
| 是 | ||
|
4x USB 3.2 Gen1 (5 Gbps) ports 2x USB 2.0 ports |
||
|
1x M.2 2230 E key socket for WiFi5, WiFi6 or Google edge TPU module 1x M.2 2280 M key socket (PCIe Gen4 x4) for NVMe SSD |
||
| mPCIe-M2x series | ||
| 2023-02-08 |
