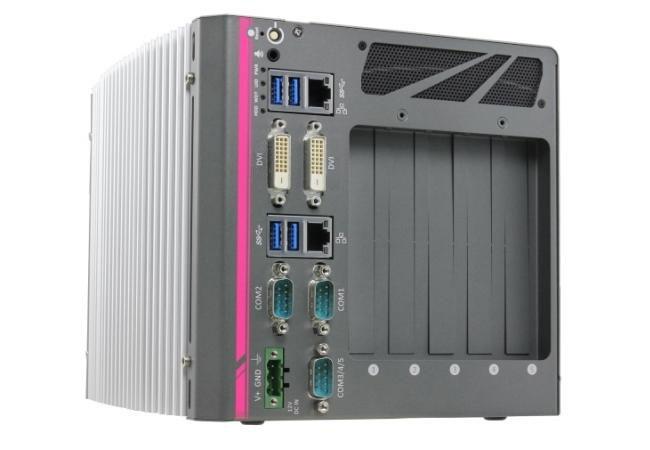

Nuvo-6032

PCIe/PCI拡張スロットx5を搭載したIntel®第6世代Skylake Core™ i7/i5ファンレス組込みコンピューター

  • 第6世代Intel® Core™ i7/i5/i3, Pentium 及びCeleron® LGA1151 CPU対応
  • 最大5台の拡張スロット- x16 PCIe、x8 PCIe、x3 PCIスロット
  • 堅牢、-25℃～60℃広い温度範囲でファンレス動作
  • 2x GbE, 4x USB 3.1 Gen1 と5x COM ポート
  • デュアルDVIディスプレイ輸出
  • 最大3x 2.5" SATAを搭載可能、1x mSATAソケット搭載
  • 壁掛け、DINレールマウント、ラックマウントが可能
  • 自動温度検知とファン制御機能（オプション）

データシート

見積依頼

概要

製品紹介

Nuvo-6032シリーズは、大型のラックマウントまたはウォールマウントIPCシステムの完璧な代替品です。第6世代Intel® Skylakeプラットフォームを活用して、従来のIPCと同じ計算能力を提供しますが、よりコンパクトなフォームファクターとファンレス動作を実現します。

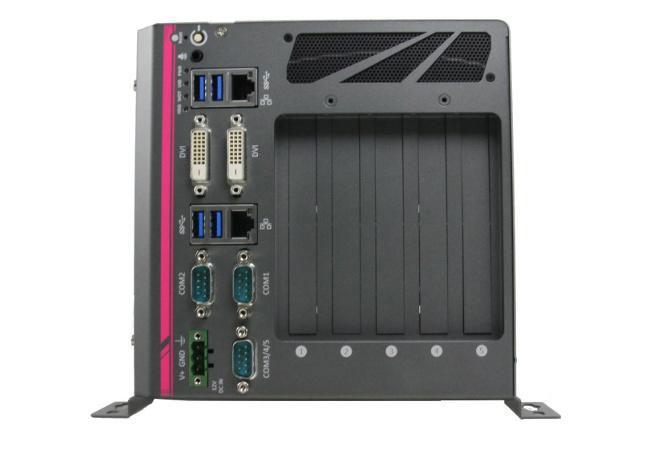

Nuvo-6032シリーズはLGA1151ソケットタイプのCPUに対応するため、性能とコストの要件に応じて、Core™ i7からCeleron®にいたるまで選択できます。五つスロットを備えており、ほとんどのIPCと同レベルの拡張性を実現しています。フロントアクセス式のI/O設計を採用しており、2x GbE、4x USB 3.1 Gen1、5x COMポートなどが提供されます。Nuvo-6032をキャビネットまたはラック内に配置したときに簡単にアクセスできます。

Neousysの実証済みファンレス設計を通じて、Nuvo-6000はあらゆる状況で優れた信頼性を達成します。また、汎用性の高い取り付けオプションにより、デスクトップ、キャビネット、19インチラックに適合します。同等の性能とコスト、より優れたフォームファクタと信頼性を備えるNuvo-6000シリーズは、産業コンピューターの新たな幕開けを体現します。

■

製品特長

第6世代Core™ i Skylakeプラットフォーム

Nuvo-6000はIntel®第6世代Core™デスクトッププロセッサーを搭載し、従来の19” IPCと同レベルの演算能力を有します。ソケット式のCPUに対応しており、性能要求とシステムコストの仕様に応じて、エントリーレベルのCeleron®からハイエンドのCore™ i7まで柔軟にCPUを選択できます。

第6世代Core™ i Skylakeプラットフォーム
5つの拡張スロット

Nuvo-6032は、コンパクトな筐体に五つのPCIe / PCIスロットまで提供し、、市販のIPCと同レベルの拡張性を実現しています。ユーザーは、汎用性の高いアプリケーション用のI / O、通信、ビジョン、モーションカードの多種多様を設置することができます。

5つの拡張スロット
アドオンカードのエアフローを調整

アドオンカードが取り付けられている場合、筐体内の温度を適切に維持することが重要です。Nuvo-6032は適切に設計された吸気口とスマートファンオプションを備えており、すべてのカードに調整された空気の流れを作り出します。したがって、熱を効果的に放出し、システムの信頼性を大幅に向上します。

アドオンカードのエアフローを調整
多様な取付方法

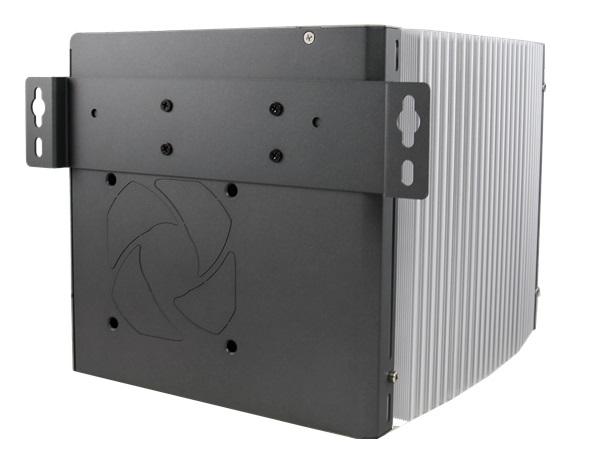

簡単にセットアップできるように、Nuvo-6032は複数の取り付けメカニズムで設計されています。 壁取り付けブラケットを使用してキャビネットに配置するか、オプションのDINマウントクリップでDINレールに固定できます。 ラックマウントキットを使用すると、4U、19インチIPCと同じスペースを使用して、ラックに2台のNuvo-6032ユニットを設置できます。

多様な取付方法

仕様

System Core
Processor Supports 6th-Gen Intel® Core™, Pentium® and Celeron® LGA1151 CPU
Core™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP)
Core™ i5-6500TE (6M Cache, 2.3/3.3 GHz, 35W TDP)
Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP)
Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP)
Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
Chipset Intel® H110 Platform Controller Hub
Graphics Integrated Intel® HD 530/510 Controller
Memory Up to 16 GB DDR4-2133 by one SODIMM socket
I/O Interface
Ethernet Port 1x Gigabit Ethernet port by Intel® I219-LM
1x Gigabit Ethernet port by Intel® I210-IT
Video Port 2x DVI-D connectors for DVI outputs,
supporting 1920x1200 resolution
Serial Port 2x Software-programmable RS-232/422/485 ports
3x 3-wire RS-232 ports
USB 4x USB 3.1 Gen1 ports
Audio 1x Speaker-out
Expansion Bus/ Internal I/O Interface
Remote Ctrl. & Status Output 1x 2x6-pin 2.0mm pin-header connector for remote on/off control and status LED output
PCI Express 1x PCIe x16 slot @ Gen3, 16-lanes PCIE signals
1x PCIe x8 slot @ Gen2, 4-lanes PCIE signals
PCI 3x 33MHz/32-bit PCI slots(only for Nuvo-6032)
Storage Interface
SATA 3x SATA ports for 2.5" HDD/SSD installation
mSATA 1x full-size mSATA socket
Power Supply
DC Input 1x 3-pin pluggable terminal block for
8~35 VDC input
Mechanical
Dimension 184 mm (W) x 225 mm (D) x 174 mm (H)
Weight 3.5 Kg
Mounting Wall-mounting (standard)
DIN-Rail mounting (optional)
rack-mounting (optional)
Environmental
Operating Temperature -25°C ~ 60°C */**
Storage Temperature -40°C ~ 85°C
Humidity 10%~90% , non-condensing
Vibration Operating, 5 Grms, 5-500 Hz, 3 Axes
(w/ SSD, according to IEC60068-2-64)
Shock Operating, 50 Grms, Half-sine 11 ms Duration
(w/ SSD, according to IEC60068-2-27)
EMC CE/FCC Class A, according to EN 55022, EN 55024 & EN 55032

* Passmark® BurnInTest 8.0を使用して100％のCPU負荷が適用されます。詳細なテスト基準については、Neousys Technologyにお問い合わせください。
**氷点下の動作温度では、広範囲温度対応のHDDまたはソリッドステートディスク(SSD)が必要になります。

Expansion PCIe Cards:

PCIe-PoE354at PCIe-PoE312M PCIe-PoE550X PCIe-USB381F
PCIe-PoE354at
4-port gigabit 802.3at PoE+ card		 PCIe-PoE312M
4-port gigabit 802.3at PoE+ Card with M12 x-coded Connectors		 PCIe-PoE550X
2-port 10GbE network adapter with IEEE 802.3at PoE+ card		 PCIe-USB381F
8-Port USB 3.1 Gen1 Frame Grabber Expansion Card


発注情報

Nuvo-6032

Intel®第6世代Core™ i7/i5/i3 ファンレス組込みボックスPC、2x PCIeと3x PCI拡張スロットを搭載

アクセサリ

80mm x 80mm オプションスマートファン
- オプションのDINレール取り付けクリップ
- オプションのラックマウントキット
- 20V, 120W AC/DC 電源アダプター
- 20V, 160W AC/DC電源アダプター
