Nuvo-5026E series

デュアルPCIeスロット拡張カセット、6x GbE、MezIO™インターフェースを搭載するIntel®第6世代Core™ i7/i5/i3ファンレス組込みコンピューター

  • Intel® 第6世代Core™ i7/ i5/ i3 LGA1151 35W/ 65W対応
  • 特許取得済み拡張カセットにてデュアルPCIe x8スロットを設置*
  • MezIO™インターフェースを通じて手軽に機能を拡張可能
  • 堅牢性、-25℃～70℃のファンレス駆動
  • 6x GbEポート、9.5 KBのジャンボフレームに対応
  • 最大32 GB、DDR4-2133 SODIMMをサポート
  • 2つの2.5インチSATA HDD/ SSDを格納でき、RAID 0/1に対応
  • VGA/ DVI/ DPの3つの独立したディスプレイ、4K2K解像度に対応

データシート

ダウンロード

見積依頼

概要

製品紹介

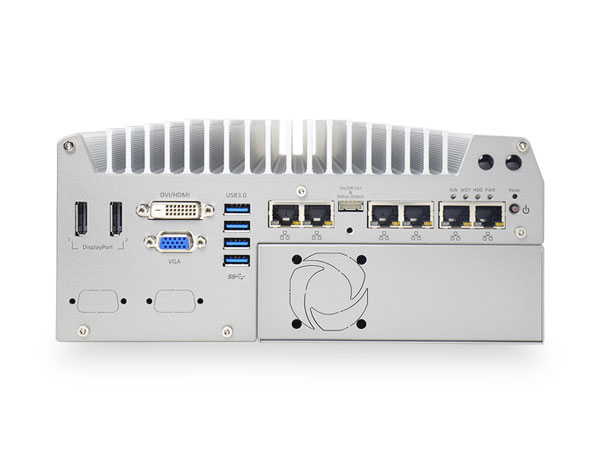

Nuvo-5026E | Fanless Controller | Dual-PCIe slots

Nuvo-5026Eファンレス組込みコンピューターは、デュアルPCIeスロットを備えたNuvo-5000ファミリーの最新モデルです。デュアルPCIeスロットが拡張機能を強化しつつ、堅牢性、性能、汎用性といったすべての実用的な機能を維持しています。

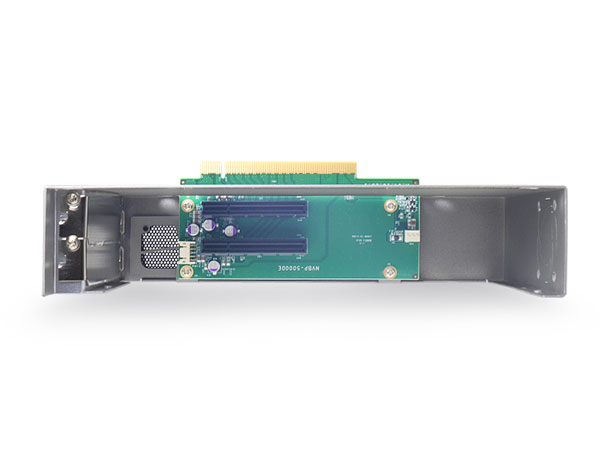

拡張機能を通じて、Nuvo-5026Eは各種のアプリケーション要件への適応性を強化しています。特許取得済みの拡張用カセットに収められた2つのPCleスロットを利用し、システムを分解することなく、手軽にアクセスしてPCIeカードをインストールできます。

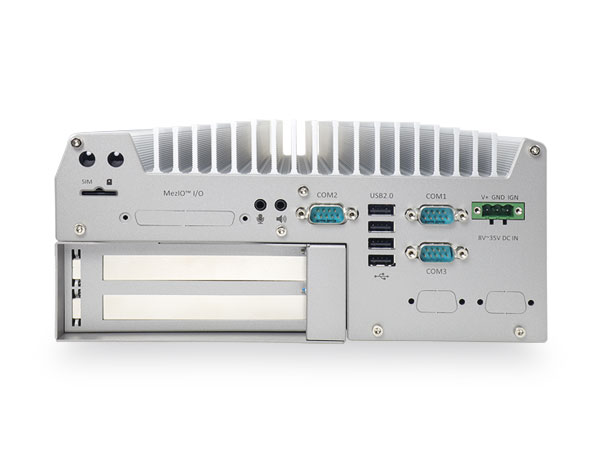

Nuvo-5026EはLGA1151第6世代Core™プロセッサーに対応します。性能と動作環境の要件に応じて、Core™ i7からCeleronまで、柔軟にプロセッサーを選択できます。6x GbE、4x USB 3.1 Gen1、3x COMポート、3台の独立ディスプレイなど、豊富なI/O機能も備えています。さらに、NeousysのMezIO™インターフェースがシステムをさらに拡張でき、11x COMポート、10x GbE、8x USB 3.1 Gen1、32x DIOを提供します。オプションのMezIO™モジュールをインストールすれば、点火制御機能も追加できます。

Nuvo-5026Eは多数のI/O機能を搭載した拡張可能で柔軟なプラットフォームであり、多彩な産業用アプリケーションに対応します。

■

仕様

System Core
Processor Intel® Core™ i7-6700 (8M Cache,3.4/ 4.0 GHz, 65W TDP)*
Intel® Core™ i5-6500 (6M Cache, 3.2/ 3.6 GHz, 65W TDP)*
Intel® Core™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP)*
Intel® Pentium® G4400 (3M Cache, 3.3 GHz, 54W TDP)*
Intel® Celeron® G3900 (2M Cache, 2.8 GHz, 51W TDP)*
Intel® Core™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP)
Intel® Core™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP)
Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP)
Intel® Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP)
Intel® Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
Chipset Intel® Q170 platform controller hub
Graphics Integrated Intel® HD graphics 530 or 510 (CPU dependent)
Memory Up to 32 GB DDR4-2133 SDRAM by two SODIMM sockets
AMT Supports AMT 11.0
TPM Supports TPM 2.0
I/O Interface
Ethernet Port 6x Gigabit Ethernet ports by Intel® I219 and 5x I210
POE+ Optional IEEE 802.3at PoE+ PSE for GbE Port 3 ~ Port 6, 80 W total power budget
USB 4x USB 3.1 Gen1 ports via native xHCI controller
4x USB 2.0 ports
Video Port 1x stacked VGA + DVI-D connector
2x DisplayPort connectors, supporting 4K2K resolution
Serial Port Port 2x software-programmable RS-232/422/485 port (COM1 & COM3)
1x RS-232 port (COM2)
Audio 1x Mic-in and 1x Speaker-out
Storage interface
SATA HDD 2x internal SATA port for 2.5” HDD/ SSD installation, supporting RAID 0/ 1
mSATA 1x full-size mSATA port (mux with mini-PCIe)
Expansion Bus/ Internal I/O Interface
PCI/PCI Express 2x PCIe x8 slot @ Gen3, 4-lanes PCIe signals in expansion Cassette
Mini PCI-E 1x internal mini PCI Express socket with front-accessible SIM socket
1x internal mini PCI Express socket with internal SIM socket
(mux with mSATA)
Expandable I/O 1x MezIO™ expansion port for Neousys’ MezIO™ modules
Power Supply
DC Input 1x 3-pin pluggable terminal block for 8~35VDC DC input
Remote Ctrl. & Status Output 1x 10-pin (2x5) wafer connector for remote on/off control and status LED output
Mechanical
Dimension 240 mm (W) x 225 mm (D) x 111 mm (H)
Weight 3.7 kg (incl. CPU, GPU, memory and HDD)
Mounting Wall-mount by mounting bracket (standard) or DIN-Rail mounting (optional)
Environmental
Operating temperature with i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE(35W TDP)
-25°C ~ 70°C *

with i7-6700, i5-6500, i3-6100 (65W/51W TDP)
-25°C ~ 70°C */ ** (configured as 35W CPU mode)
-25°C ~ 50°C */ ** (configured as 65W/51W CPU mode)
Storage temperature -40°C ~ 85°C
Humidity 10%~90%, non-condensing
Vibration Operating, 5 Grms, 5-500 Hz, 3 Axes(w/ SSD, according to IEC60068-2-64)
Shock Operating, 50 Grms, half-sine 11 ms duration (w/ SSD, according to IEC60068-2-27)
EMC CE/ FCC Class A, according to EN 60950, EN55024 & EN55032

* Passmark® BurnInTest 8.1を使用して100％のCPU負荷が適用されます。詳細なテスト基準については、Neousys Technologyにお問い合わせください。
**氷点下の動作温度では、広範囲温度対応のHDDまたはソリッドステートディスク(SSD)が必要になります。

Expansion PCIe Cards:

PCIe-PoE354at PCIe-PoE312M PCIe-PoE550X PCIe-USB381F
PCIe-PoE354at
4-port gigabit 802.3at PoE+ card		 PCIe-PoE312M
4-port gigabit 802.3at PoE+ Card with M12 x-coded Connectors		 PCIe-PoE550X
2-port 10GbE network adapter with IEEE 802.3at PoE+ card		 PCIe-USB381F
8-Port USB 3.1 Gen1 Frame Grabber Expansion Card


発注情報

Nuvo-5026E

Intel®第6世代Core™ ファンレス組込みコンピューター、デュアルPCIeカセット、6x GbE、MezIO™を搭載


MezIO® モジュールをサポートします。

NeousysのMezIO® モジュールは高速コネクターを通じてコンピューターの信号、電源レール、制御信号を供給できます。Neousysの組込みシステムを、RS-232/422/485などのアプリケーション指向I/O、絶縁DIO、点火制御などを備えた、個別アプリケーション専用のシステムへ転換できます。
(MezIO® モジュールの互換情報はこちらをご覧ください)


オプション

20V, 160W AC/ DC 電源アダプター

DIN-Rail mounting kit
