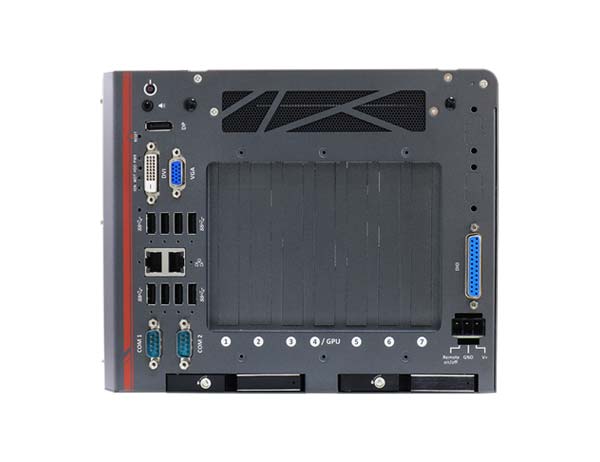

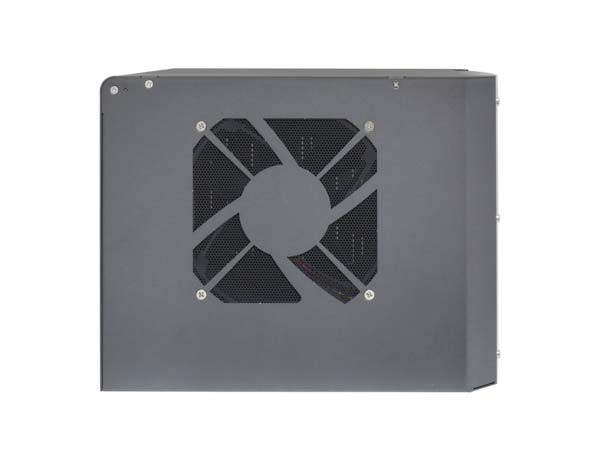

Nuvo-8034

インテル®第8・9世代Core™ i7/ i5/ i3プロセッサを搭載し、7個のPCIe/ PCI拡張スロットを有する堅牢な組み込み式コンピューター

  • インテル®第8・9世代Core™ i7/ i5/ i3プロセッサ（LGA1151ソケット）に対応
  • 2つのx16 PCIeスロット、2つのx8 PCIeスロット、3つのPCIスロット
  • NVIDIA®シングルGPU、180W の熱設計電力（TDP）
  • 8チャンネル独立DI、8チャンネル独立DO
  • スクリューロック付きのギガビットイーサネット・ポート x2
  • スクリューロック付きのUSB 3.1Gen1・Gen2ポート 各4つ
  • ホットスワップ対応でRAID0/1をサポートする2.5インチSATA HDD/ SSD、前面よりアクセス可能
  • M.2-2280 MキーNVMe（Gen3 x4）でハイスピードのストレージアクセス

データシート

ダウンロード

見積依頼

イントロダクション

Nuvo-8034は、比較的コンパクトなサイズながら7つの拡張スロットを有し、ボックス型PCとしては新種と言えます。4つのPCIeスロットのうち、2つはCPUのPEGポートに直接接続し、GPUや高速I/O カードに最大で8GB/sの伝送速度を持つx16スロット（@Gen3、8レーン）、もう2つはPCH経由で一般用途のx8スロット（@Gen3、4レーン）です。同システムは、モデムAIアプリケーション用に、180WのNVIDIA® GPUを搭載できます。また、一般産業用に従来型のPCIカードに対応するスロットも3つ装備します。

Nuvo-8034は、インテル®第8・9世代のcore-iシリーズプロセッサと、ワークステーションに使用されるインテル®C246チップセットをサポートし、最先端の処理能力を有します。Neousyの画期的な電力設計を活用し、Nuvo-8034は8～35VのワイドレンジDC入力で、複数のPCIe/PCIスロットで消費される大量の電力に対応します。同システムは、ホットスワップ対応でRAID0/1をサポートする2.5インチSATA HDD/ SSD用のトレイをフロントパネルに2つ装備し、キャビネット内でもアクセスを容易にします。Nuvo-8034の外部I/Oは、一般的な機械オートメーションに使用できる、8チャンネル独立DIおよび8チャンネル独立DOを装備し、8個のスクリューロック付きのUSB 3.1 Gen1・Gen2ポートでUSB3カメラに対応します。

I/Oポートと適応性のある7スロットのPCIe/PCIによる拡張性の組み合わせにより、Nuvo-8034は目視検査、機械オートメーション、データ分析などの様々な産業用アプリケーションに対応する、万能で堅牢なソリューションを提供します。

■

仕様

システムのコア
プロセッサ インテル®Xeon®および第8・9世代プロセッサ（LGA1151ソケット）に対応
- インテル® Xeonプロセッサ： E-2176G、E-2124G、E-2278GE、E-2278GEL
- インテル® Core™ i7-9700E、i7-9700TE、i7-8700、i7-8700T
- インテル® Core™ i5-9500E、i5-9500TE、i5-8500、i5-8500T
- インテル® Core™ i3-9100E、i3-9100TE、i3-8100、i3-8100T
チップセット インテル® C246 プラットフォームコントローラーハブ
グラフィック x16（@ x8シグナル）PEGポート経由の独立GPU、または内蔵のインテル®UHD グラフィックス630
メモリ ECC対応・非対応のDDR4 2133 SDRAMを最大128GB搭載可能（SODIMMスロット x 4）
AMT AMT12.0をサポート
TPM TPM2.0をサポート
I/Oインターフェース
イーサネット スクリューロック付き、インテル®I219-LMギガビットイーサネット・ポート x 1
スクリューロック付き、インテル®I210-ITギガビットイーサネット・ポート x 1
ビデオポート
（内蔵グラフィック）		 VGA（解像度1920 x 1200） x 1
DVI-D（解像度1920 x 1200） x 1
ディスプレイポート（解像度4096 x 2304） x 1
シリアルポート ソフトウェアでプログラム可能なRS-232/422/485ポート（COM1/ COM2） x 2
RS-232ポート（COM3/ COM4） x 2(optional)
USB 3.1 スクリューロック付きUSB 3.1 Gen2ポート（10Gbps） x 4
スクリューロック付きUSB 3.1 Gen1ポート（5Gbps） x 4
USB 2.0 USB2.0（内部使用） x 1
独立DIO 8チャンネル独立DI、8チャンネル独立DO
オーディオ マイク・スピーカー用3.5mmジャック x 1
ストレージインターフェース
SATA HDD/ SSD ホットスワップ対応2.5インチSATA HDD/ SSD（RAID0/1対応） x 2
M.2 NVMe SSD対応M.2-2280 Mキー（Gen3 x4）、またはインテル®Optane™メモリ
mSATA フルサイズmSATAポート（ミニPCIe対応） x 2
内部拡張バス
PCIエクスプレス PCIex16スロット（@Gen3、8レーン） x 2
PCIex8スロット（@Gen3、4レーン） x 2
PCI 33MHz/32ビット5Vスロット x 3
M.2 選択的M.2 LTEモジュール付きデュアルSIMモード対応M.2-2242 Bキーソケット
ミニPCIエクスプレス 内部SIMソケット付きフルサイズのミニPCIエクスプレスソケット(mSATA対応)
電力供給
DC入力 8～35VのDC入力対応、プラグ着脱可能な3-ピンターミナルブロック x 1
リモートコントロール リモートコントロール用のプラグ着脱可能な3-ピンターミナルブロック x 1
メカニカル
寸法 259mm(W) x 280mm(D) x 198mm(H)
重量 7kg
マウンティング 壁面取り付け
環境
動作温度 -25°C～60°C */**
ストレージ温度 -40°C ~ 85°C
湿度 10% ~ 90% , 非凝結
振動 動作、MIL-STD-810G、 メソッド514.6、カテゴリー4
ショック 動作、MIL-STD-810G、メソッド516.6、手続きI、テーブル516.6-II
EMC CE/FCC Class A, according to EN 55032 & EN 55024

* コアi7-9700E/i7-8700プロセッサが65Wモードで作動する際、最高動作温度は50°C以下とし、フルロードの状態が継続するとサーマルスロットルが起こる可能性があります。より高い動作温度を可能とするため、ユーザーはBIOSでCPUの出力を設定できます。
** 動作温度が氷点下の場合は、広温度範囲タイプのHDDもしくはSDDの使用が必要となります。

Expansion PCIe Cards:

PCIe-PoE354at PCIe-PoE312M PCIe-PoE550X PCIe-USB381F
PCIe-PoE354at
4-port gigabit 802.3at PoE+ card		 PCIe-PoE312M
4-port gigabit 802.3at PoE+ Card with M12 x-coded Connectors		 PCIe-PoE550X
2-port 10GbE network adapter with IEEE 802.3at PoE+ card		 PCIe-USB381F
8-Port USB 3.1 Gen1 Frame Grabber Expansion Card


注文情報

Nuvo-8034

インテル®第8・9世代のCore i7/ i5/ i3プロセッサ、2つのPCIe x16（@ x8シグナル）スロット、2つのPCIe x8（@ x4シグナル）スロット、3つのPCIスロットを搭載

オプション付属品

PA-160W-OW

160W AC/DC電源アダプター、20V/8A；90～264VAC；127～370VDC；オープンワイヤー端子；-30°C～70°C

PA-280W-ET2

280W AC/DC電源アダプター、24V/11.67A；16AWG/100cm；コード端子用ターミナルブロック；動作温度：-30°C～60°C

PA-480W-DIN

480W AC/DC電源アダプター（SDR-480-24）；DINレールマウント；24V/20A、90～264VAC/127～370VDC；ターミナルブロック；-20°C～70°C

Cbl-IDC210F-DB9M-20CM

10ピン（メス）～DB9（オス）ケーブル；20cm
