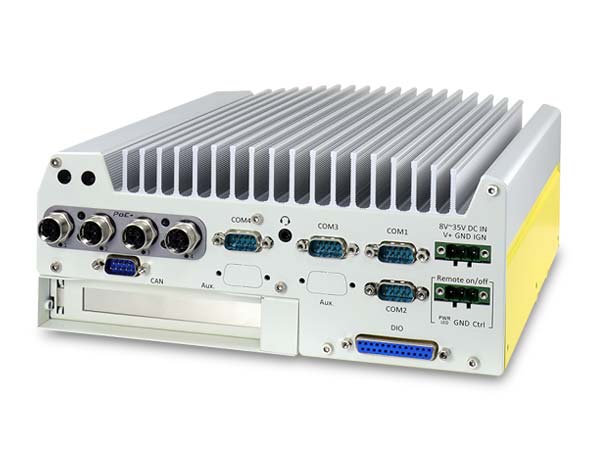

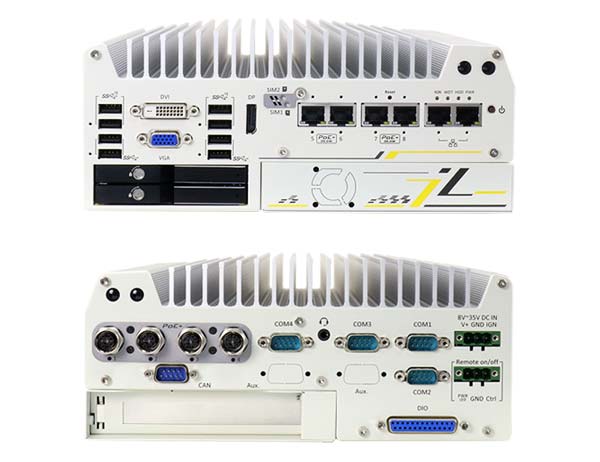

Nuvo-7200VTCシリーズ

4xまたは8x PoE+ポート、シングルスロットPCIeカセットを搭載するIntel®第9/8世代Core™ 車載コントローラー

  • Intel®第9/8世代Core™ i7/i5/i3 LGA1151ソケットタイプCPU対応
  • M12またはRJ45コネクタを介した 4×または8× 802.3atギガビットPoE+ポート
  • 車載通信用のオンボード絶縁CANバス
  • 4-CH絶縁DIおよび4-CH絶縁DO
  • 2つのRAID 0/1対応、ホットスワップ対応HDDトレイ
  • 2x M.2 Bキーと3xフルサイズmini-PCIeソケット
  • 点火制御機能を内蔵した8~35V広範囲DC入力
  • PCIeアドオンカードを取付可能な特許取得済みカセット*
  • E-Mark とEN 50155 認証

データシート

ダウンロード

見積依頼

概要

製品紹介

Nuvo-7200VTCは堅牢性車載コントローラーであり、Neousysの特許取得済みカセットモジュールを搭載し、アドオンアアプリケーションカードを追加可能なx16 PCIeスロットを備えて柔軟性を確保しています。最大8コア/8スレッドのIntel®第9/ 8世代Core™プロセッサーと64GB DDR4メモリーで駆動される本システムは、高度車載アプリケーションに理想的です。Nuvo-7200VTCは豊富な周辺機器、接続機能、拡張機能を提供します。4つまたは8つの802.3at PoE+ポートを提供して、ギガビットイーサネット、USB 3.0、USB 3.1などのI/Oへ接続される、M12（xコードコネクタ）やコネクタネジロック機構を搭載したIPカメラといった接続先デバイスへ25Wの電力を供給し、衝撃や振動の多い環境にあっても非常に堅牢な接続性を確保します。ワイヤレス通信用に3G/ 4G、WIFI、GPS、CANモジュールをインストール可能な2台のM.2と3台のmini-PCIeソケットを搭載します。Neousysは米国の大手テレコム企業製品との動作検証を経た4Gセルラーモジュールのオプションも提供しており、実装の時間とコストを節約します。

さらに、Neousysの特許取得済みカセット設計を通じてアドオンカード用PCIeスロットが1つ追加され、車載アプリケーションの柔軟性を飛躍的に高めています。Nuvo-7200VTCは2台のホットスワップ可能なSATA HDDトレイ、車内通信用の独立CAN bus、センサー/アクチュエーター制御用の独立DIO、点火制御機能を備えた8~35Vの広範囲DC入力を搭載し、EマークとEN 50155に準拠しています。Nuvo7200VTCは各種の車載アプリケーションに対応する、柔軟で信頼性の高いソリューションです。

■


仕様

System Core
Processor Supports Intel® 9th/8th-Gen Coffee Lake CPU (LGA1151 socket, 35W TDP)
- Intel® Core™ i7-8700T/ i7-9700TE
- Intel® Core™ i5-8500T/ i5-9500TE
- Intel® Core™ i3-8100T/ i3-9100TE
Chipset Intel® Q370 platform controller hub
Graphics Integrated Intel® HD Graphics 630
Memory Up to 64 GB DDR4 2666/ 2400 SDRAM (two SODIMM slots)
AMT Supports AMT 12.0
TPM Supports TPM 2.0
I/O Interface
Ethernet 2x Gigabit Ethernet ports by Intel® I219 and I210
PoE+ 4x IEEE 802.3at (25.5W) Gigabit PoE+ ports by Intel® I210
- M12 x-coded connector (Nuvo-7200VTC);
- RJ45 connector (Nuvo-7204VTC)

8x IEEE 802.3at (25.5W) Gigabit PoE+ ports by Intel® I210
- RJ45 connector (Nuvo-7208VTC)
CAN 1x isolated CAN 2.0 port
Isolated DIO 4x isolated DI and 4x isolated DO
USB 4x USB 3.1 Gen2 (10 Gbps) ports
4x USB 3.1 Gen1 (5 Gbps) ports
Video Port 1x VGA , supporting 1920 x 1200 resolution
1x DVI-D, supporting 1920 x 1200 resolution
1x DisplayPort, supporting 4096 x 2304 resolution
Serial Port 2x software-programmable RS-232/422/485 ports (COM1/ COM2)
2x RS-232 ports (COM3/ COM4)
Audio 1x Mic-in and 1x speaker-out
Storage Interface
SATA HDD 2x hot-swappable HDD tray for 2.5" HDD/ SSD installation, supporting RAID 0/ 1
mSATA 1x full-size mSATA port (mux with mini-PCIe)
M.2 1x M.2 2280 M key socket (PCIe Gen3 x4) for NVMe SSD or Intel® Optane™ memory installation
Expansion Bus
PCI Express 1x PCIe x16 slot @Gen3, 16-lanes PCIe signals in Cassette
Mini PCI-E 1x full-size mini PCI Express socket with internal SIM socket (mux with mSATA)
2x full-size mini-PCIe sockets (USB signals only) with internal SIM sockets
M.2 2x M.2 2242 B key socket, one with dual front-accessible SIM sockets, supporting dual SIM mode with selected M.2 LTE module
Power Supply
DC Input 1x 3-pin pluggable terminal block for 8~35V DC input (IGN/ GND/ V+)
Remote Ctrl. &
Status Output		 1x 3-pin pluggable terminal block for remote control and PWR LED output
Mechanical
Dimension 240 mm (W) x 225 mm (D) x 103mm (H)
Weight 3.7 kg
Mounting Wall-mount with damping brackets (Standard) or DIN-rail mount (optional)
Environmental
Operating Temperature -40°C ~ 70°C **
Storage Temperature -40°C ~ 85°C
Humidity 10%~90% , non-condensing
Vibration IEC61373:2010, Category 1,
Class B Body mounted (part of EN50155)
Shock IEC61373:2010, Category 1,
Class B Body mounted (part of EN50155)
EMC E-Mark, EN 50121 (EN 50155 EMC)
CE/FCC Class A, according to EN 55032 & EN 55035
* 65Wモードで動作するi7-9700E/i7-8700の場合、最高動作温度は50℃に制限され、持続的な全負荷がかかるとサーマルスロットルが発生する可能性があります。 ユーザはより高い動作温度を得るためにBIOSでCPUパワーを設定することができます。
** 氷点下の動作温度では、ワイド温度HDDまたはSSD(Solid State Disk)が必要です。

発注情報

Nuvo-7200VTC

Intel®第9/ 8世代Core™ 車載コントローラー、4x M12 PoE+ポート、DIO、CAN bus、RAID、シングルスロットPCI Expressカセットを搭載

Nuvo-7204VTC

Intel®第9/ 8世代Core™ 車載コントローラー、4x RJ45 PoE+ポート、DIO、CAN bus、RAID、シングルスロットPCI Expressカセットを搭載

Nuvo-7208VTC

Intel®第9/ 8世代Core™ 車載コントローラー、8x RJ45 PoE+ポート、DIO、CAN bus、RAID、シングルスロットPCI Expressカセットを搭載

オプション

Cbl-M12X8M-RJ45-CAT5e-500CM

M12（8極-Xコーディング）からRJ45、CAT5e。長さ: 500CM

Cbl-M12X8M-RJ45-CAT5e-1000CM

M12（8極-Xコーディング）からRJ45、CAT5e。長さ: 1000CM

PA-120W-OW

120W AC/DC電源アダプター 20V/6A；18AWG/120cm；端末ブロック用のコード端子付き。動作温度範囲：-30〜70 °C。
