Übersicht
Nuvo-3000LP Ivy Bridge lüfterloser eingebettet PC mit Low Profile Gehäuse
Nuvo-3005LP/3003LP sind Produktversionen der Neousys Technology's Nuvo-3000 Serie und zeichnen sich durch eine flache Gehäuse-Bauweise aus. Dadurch sind die Embedded PCs mit einer Gehäusehöhe von 69 mm ideal für platzkritische Anwendungen.
Intel 3rd-Gen Ivy Bridge i7 der dritten Generation
Nuvo-3000LP Embedded PCs sind mit zwei verschiedenen Core i7 Prozessoren erhältlich: Intel Core i7-3610QE (2.3/3.3 GHz, 6 MB Cache), Intel Core i5-3610ME (2.7/3.3 GHz, 3 MB Cache). Alternativ kann auch Intel Celeron 1020E (2.2 GHz, 2 MB Cache) verbaut werden.
Multiple Schnittstellen
Die Embedded PCs der Nuvo-3000LP Serie sind mit multiplen Schnittstellen ausgestattet. Optional gibt es die Embedded PCs mit PoE, isolierter DIO und Zündungskontrolle, was eine größere Bandbreite an Anwendungen erlaubt, wie z.B. Sicherheitssysteme und Überwachungsanlagen.
■ NEOUSYS MARKETING TEAM
Technische Daten
| System Core |
| Processor |
Intel® Core™ i7-3610QE (2.3/3.3 GHz, 6 MB cache)
Intel® Core™ i5-3610ME (2.7/3.3 GHz, 3 MB cache)
Intel® Celeron™ 1020E (2.2 GHz, 2 MB cache) |
| Chipset |
Intel® HM76 Platform Controller Hub |
| Graphics |
Integrated Intel® HD Graphics 4000 Controller (i7/i5)
Integrated Intel® HD Graphics Controller (Celeron) |
| Memory |
2x 204-pin SO-DIMM sockets,
up to 16 GB DDR3 1333/1600 MHz SDRAM |
Isolated DIO

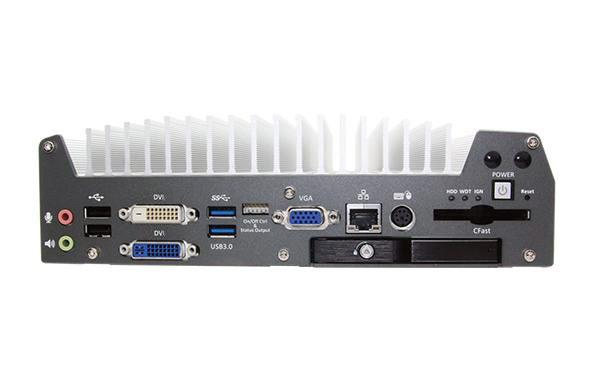

| Front-panel I/O Interface |
| Ethernet |
Up to 5x Gigabit Ethernet ports by Intel® I210 |
| Video Port |
1x DB-15 connector for analog RGB,
supporting 2048x1536 resolution
2x DVI-D connectors for DVI outputs,
supporting 1920x1080 resolution
(Supporting dual independent display outputs) |
| Serial Port |
1x software-programmable RS-232/422/485
(COM1) |
| USB |
2x USB 3.0 ports and 2x USB 2.0 ports |
| Isolated DIO |
8x isolated digital input channels with COS interrupt and 8x isolated digital output channels |
| KB/MS |
1x 6-pin mini-DIN connector for PS/2 keyboard/mouse |
| Audio |
1x mic-in and 1x speaker-out |
| Storage Interface |
| SATA HDD |
1x Internal SATA port for 2.5” HDD/SSD installation

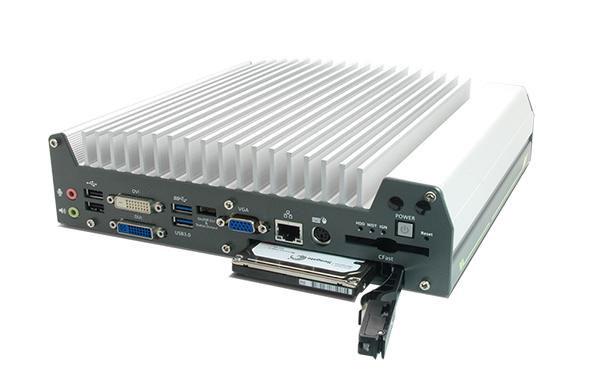

1x easy-swappable HDD tray for 2.5” HDD/SSD installation |
| CFast |
1x CFast socket |
| Expansion Bus |
| Mini PCI-E |
1x internal mini PCI Express socket with
USIM socket
1x internal mini PCI Express socket |
| Power Supply & Ignition Control |
| DC Input |
1x 4-pin power connector for 8~25V DC input |
| Ignition Control |
1x 3-pin pluggable terminal block for
ignition signal input (IGN/GND/V+) |
Remote Ctrl.
&
Status Output |
1x 10-pin (2x5) wafer connector for
remote on/off control and status LED output |
| Mechanical |
| Dimension |
240 mm (W) x 225 mm (D) x 69 mm (H) |
| Weight |
3.4 Kg (including 2.5” HDD and DDR3 SODIMM) |
| Mounting |
Wall-mounting (standard) or DIN-Rail mounting
(optional) |
| Environmental |
| Operating Temperature |
-25°C ~ 70°C */** (with i5-3610ME & Celeron 1020E)
-25°C ~ 60°C */** (with i7-3610QE) |
| Storage Temperature |
-40°C ~ 85°C |
| Humidity |
10%~90% , non-condensing |
| Vibration |
Operating, 5 Grms, 5-500 Hz, 3 Axes(w/ SSD,
according to IEC60068-2-64) |
| Shock |
Operating, 50 Grms, Half-sine 11 ms Duration (w/
SSD, according to IEC60068-2-27) |
| EMC |
CE/FCC Class A, according to EN 55022 & EN 55024 |
*The 100% CPU loading is applied using Intel® Thermal Analysis Tool. For detail testing criteria, please contact Neousys Technology.
**For sub-zero operating temperature, a wide temperature HDD drive or Solid State Disk (SSD) is required..
Nuvo-3005LP-I7QC
Intel® Core™i7-3610QE fanless embedded computer with 5x GbE, dual SATA ports and low-profile chassis
Nuvo-3005LP-I5DC
Intel® Core™i5-3610ME fanless embedded computer with 5x GbE, dual SATA ports and low-profile chassis
Option of Ignition Power Control
Option of isolated DIO(8DI + 8DO) (Nuvo-3005LP only)
Option of PoE capability for 4x GbE(Nuvo-3005LP only)
Option of DIN-Rail mounting kit
120W AC/DC power adapter
